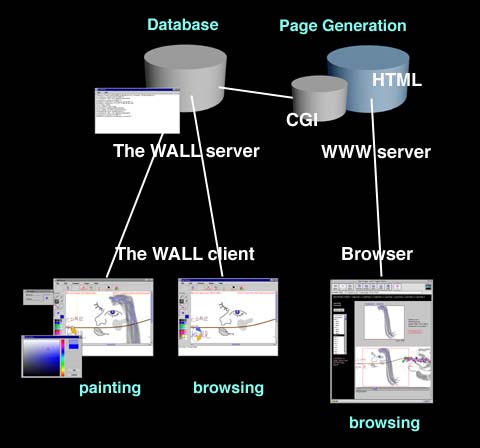

| ＷＡＬＬのシステムは、以下のソフトウェア群から構成される。
* Ｔｈｅ ＷＡＬＬサーバ
* Ｔｈｅ ＷＡＬＬページジェネレータ
* Ｔｈｅ ＷＡＬＬクライアント
* Ｔｈｅ ＷＡＬＬペインタ
Ｔｈｅ ＷＡＬＬシステムはクライアント・サーバ型で、複数のユーザがネットワー
クを通して、Ｔｈｅ ＷＡＬＬサーバのキャンバスを共有し、連画的創作をすること
ができる。キャンバスは、円筒状の壁を隠喩(メタファー)とした、2Ｄコンピュータ
・グラフィックスのデータを保持している。
ユーザは、Ｔｈｅ ＷＡＬＬクラアントでデータを更新することができるが、ＷＡＬ
Ｌの画像を見るだけであれば、Ｔｈｅ ＷＡＬＬページジェネレータを介して一般の
ＷＥＢブラウザで鑑賞することが可能である。
Ｔｈｅ ＷＡＬＬペインタは、専用画像編集ツールである。

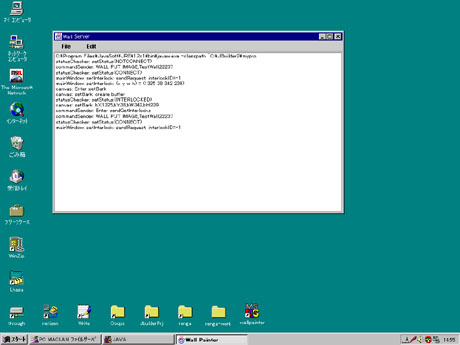

(1) Ｔｈｅ ＷＡＬＬサーバ・プログラム
・機能説明
Ｔｈｅ ＷＡＬＬサーバは、「壁」をメタファーとする画像データを管理する機能を
もち、連画の参加者が壁の上に落書きをする感覚を持ちながら、多人数での協調作業
を自然に進行するための機能を提供する。
・サブプログラムとの関係
Ｔｈｅ ＷＡＬＬサーバ・プログラム：
接続機能サブプログラム
画像データベース管理機能サブプログラム
インターロック管理機能サブプログラム
画像ファイル送受信機能サブプログラム
ログ記録機能サブプログラム
(２)Ｔｈｅ ＷＡＬＬ ページジェネレータプログラム
・機能説明
Ｔｈｅ ＷＡＬＬページジェネレータは、ＷＷＷサーバから通知されたユーザからの
要求によって、Ｔｈｅ ＷＡＬＬサーバのデータを入力とし、壁のルックフィールを
持つＷＷＷ画面を自動生成し、出力するものとし、具体的には以下の機能から構成さ
れるものとする。
・サブプログラムとの関係
Ｔｈｅ ＷＡＬＬページジェネレータ：
画像合成機能サブプログラム
ＨＴＭＬ生成機能サブプログラム

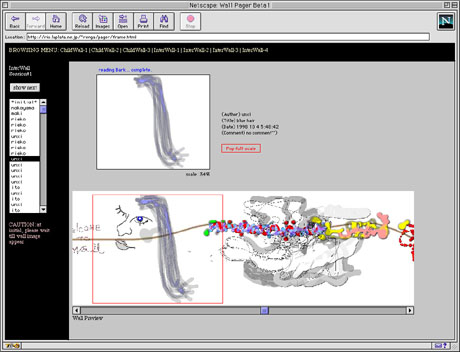

下図は、その画面へWWWブラウザーによってアクセスしている状況である。
(３)Ｔｈｅ ＷＡＬＬクライアント・プログラム
・機能説明
Ｔｈｅ ＷＡＬＬクライアントは、Ｔｈｅ
ＷＡＬＬサーバに接続し、画像を一覧し、
ユーザによって選択された任意の一部をダウンロードし、ローカルファイルとして出
力する機能を持つ。Ｔｈｅ ＷＡＬＬクライアントはまた、Ｔｈｅ
ＷＡＬＬペインタ
などによって加筆修正された画像ファイルを、Ｔｈｅ
ＷＡＬＬサーバにアップロー
ドする機能を持つ。
・サブプログラムとの関係
Ｔｈｅ ＷＡＬＬクライアント・プログラム：
ネットワーク接続機能サブプログラム
サーバ接続処理サブプログラム
認証処理サブプログラム
リモートファイル受信・キャッシュ機能サブプログラム
リモートファイル受信処理サブプログラム
キャッシュ処理サブプログラム
ブラウジング機能サブプログラム
ブラウジング処理サブプログラム
インターロック機能サブプログラム
インターロック処理サブプログラム
リモートファイル送信サブプログラム
リモートファイル送信処理サブプログラム

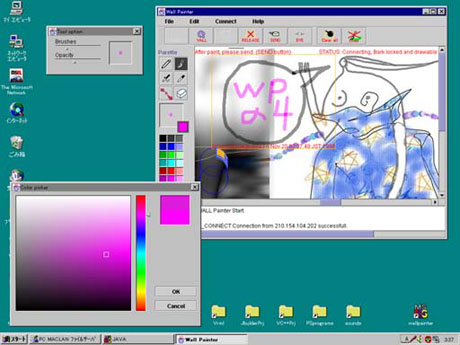

(４)Ｔｈｅ ＷＡＬＬペインタサブプログラム
・機能説明
Ｔｈｅ ＷＡＬＬペインタは、Ｔｈｅ
ＷＡＬＬクライアントによってローカルサイド
にダウンロードされた画像ファイルを対象とし、画像に対する各種描画機能を提供する。
・サブプログラムとの関係
Ｔｈｅ ＷＡＬＬペインタサブプログラム：
ファイラ機能サブプログラム
一覧処理サブプログラム
ファイル入力サブプログラム
ファイル出力サブプログラム
レイヤ管理機能
レイヤ付加処理サブプログラム
ブラシ描画機能
色設定処理サブプログラム
濃度設定処理サブプログラム
範囲設定処理サブプログラム
効果設定処理サブプログラム
矩形描画機能
色設定処理サブプログラム
濃度設定処理サブプログラム
範囲設定処理サブプログラム
効果設定処理サブプログラム
他のペイントソフトとの連携
Ｔｈｅ ＷＡＬＬペインタは、画像の書き出しと読み込みの機能を持つことによって、他のペイントソフトで画像を編集することも可能である。
読み出しにおいては、次の３つの画像データをJPEGとして出力する。
・描画部分の画像ラスターの32ビットRGBデータ
・描画部分の画像ラスターの8ビットアルファデータ
・描画のベース部分となるWALL画像ラスターの32ビットRGBデータ
これを、それぞれのペイントソフトにおいて読み込ませれば、直接画像の編集が可能である。

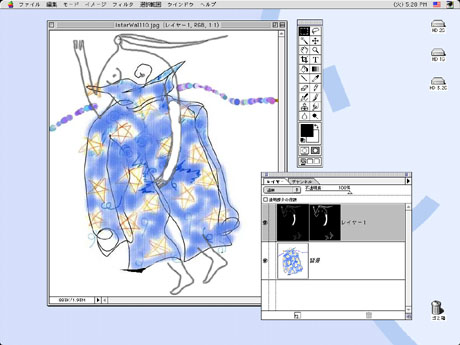

下図は、Photoshopで画像を編集している様子である。
|
